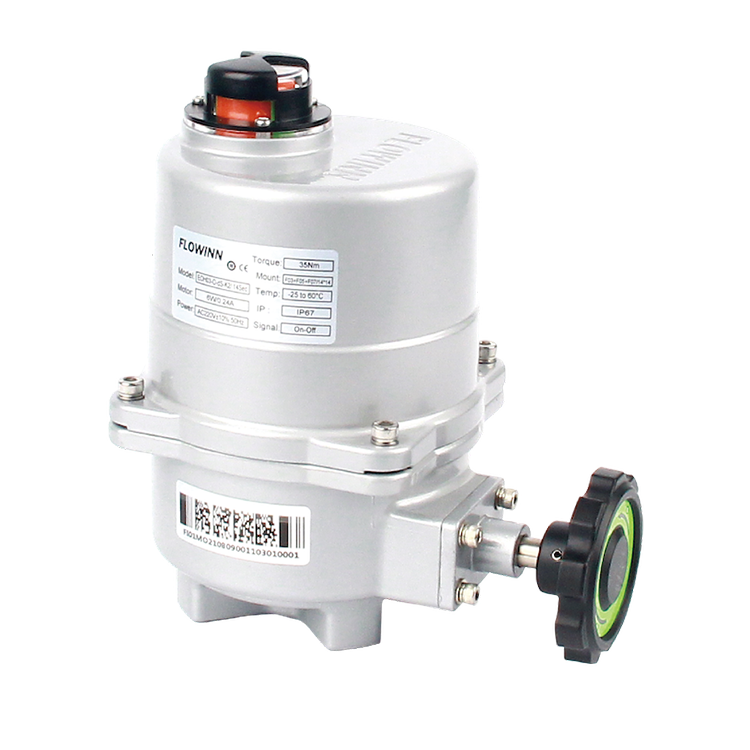

角行程電動閥門執行器是控制閥門0到90度開關的電動裝置，通過接收來自控制系統（如調節器或其他儀表）的電流或電壓模擬信號，將其轉化為位移推力或轉角力矩，以操作開關、閥門等，完成自動調節的任務。它主要用于控制球閥、旋塞閥、蝶閥和百葉閥等角行程閥門，實現管道流體的開啟和關閉。本文對角行程電動閥門執行器的類型與結構進行詳細介紹

一、結構概覽

角行程電動執行器的基本結構通常包含以下幾個部分：

1、電動機：

作為動力源，負責產生扭矩。可以是直流電動機或交流電動機。

2、減速器：

將電動機的高速低扭矩轉換為低速高扭矩，以便于閥門的操作。減速器可以是齒輪減速器、蝸輪蝸桿減速器等。

3、位置傳感器：

用于檢測執行器的當前位置。常見的類型包括電位計、霍爾效應傳感器等。

4、控制單元：

接收來自控制器的信號，并控制電動機的運行。可以是內置的伺服放大器或外部的控制系統。

5、外殼：

保護內部組件免受外界環境影響。通常采用耐腐蝕材料制成，以適應不同的工作環境。

6、連接接口：

用于與外部控制系統連接，接收信號。通常支持標準的電流或電壓信號輸入。

二、類型

角行程電動執行器可以根據其結構形式分為幾種類型：

1、直接角行程輸出的電動執行器：

這類執行器內部集成了角行程減速裝置，如DKJ系列執行器。直接產生所需的角行程輸出，無需額外的轉換裝置。

2、多回轉輸出電動執行器配角行程減速器：

這類執行器本身產生的是多回轉輸出，如IQ、AS系列等。外接角行程減速器將多回轉運動轉換為所需的角行程輸出。

3、直動式電動執行器：

輸入軸與負載的機械傳動部分（如電動機或液壓泵）直接連接。這種類型的執行器適用于簡單的開關控制。

4、轉動式電動執行器：

通過電動機的旋轉來實現閥門的操作。適用于需要一定角度范圍內的連續調節應用。

5、復合型電動執行器：

結合了上述不同類型的特點，可以提供更復雜的控制功能。

通過以上結構和類型的介紹，我們可以看到角行程電動閥門執行器在工業自動化控制領域的廣泛應用。它們不僅提高了生產效率，還保證了系統的安全性與可靠性。
