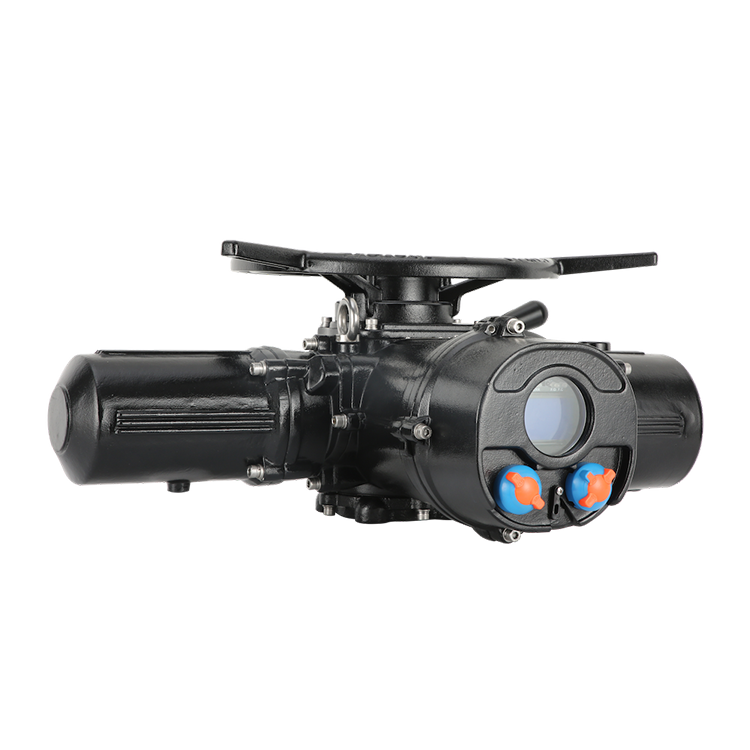

多回轉電動執行器是一種用于控制需要多圈旋轉才能完全開啟或關閉的閥門的電動設備。這類執行器廣泛應用于需要精確控制流體流量或位置的工業應用中。以下是多回轉電動執行器進行閥門控制的過程：

1. 電動機驅動

電機啟動：當控制系統發出開啟或關閉閥門的命令時，電動機開始旋轉。

傳動機構：電動機的旋轉通過傳動機構傳遞給輸出軸，這個傳動機構可能包括聯軸器、蝸桿、蝸輪等。

2. 輸出軸轉動

蝸桿和蝸輪：電動機的旋轉通過蝸桿傳遞給蝸輪，蝸輪與輸出軸相連。

離合器：當切換手柄處于電動位置時，離合器使蝸輪與輸出軸聯接，從而使輸出軸跟隨蝸輪一起轉動。

3. 閥門動作

軸與閥門連接：輸出軸通過適當?shù)倪B接方式（如聯軸器）與閥門的閥桿相連。

多圈旋轉：輸出軸的旋轉帶動閥門閥桿旋轉，從而實現閥門的開啟或關閉。對于多回轉閥門，需要多圈旋轉才能完成整個開啟或關閉過程。

4. 位置反饋

閥位傳感器：通過安裝在執行器上的閥位傳感器檢測閥門的實際位置。

反饋信號：閥位傳感器將閥門位置信息轉換為電信號，反饋給控制系統，以確保閥門準確地到達所需的開啟或關閉位置。

5. 控制系統

遠程控制：控制系統可以根據預設的程序或用戶的指令遠程控制執行器的動作。

現場操作：也可以通過手動操作執行器上的手輪或切換手柄來現場控制閥門的開啟或關閉。

6. 保護機制

限位開關：當閥門達到全開或全關位置時，限位開關會切斷電機電源，防止過載。

手動/電動切換：在需要手動操作時，可以將切換手柄置于手動位置，此時離合器將脫離蝸輪與手輪的連接，允許手動轉動輸出軸。

多回轉電動執行器通過電動機驅動輸出軸旋轉，進而控制閥門的開啟和關閉。整個過程涉及電機、傳動機構、離合器、閥位傳感器等部件的協調工作。通過控制系統，可以實現遠程或現場的精確控制，并通過反饋機制確保閥門位置的準確性。
